STS SLIDE HANGER

STSスライドハンガー

STSスライドハンガーとは

様々な事業者に非常に注目されている「STSスライドハンガー」をご存知でしょうか。
本製品は、これまでにない画期的な構造のスライドハンガーで、主車(縦車)・補助車(横車)併用吊車とT形
レール
で構成されています。

吊車の移動の際に横向きの補助車がレールの縦面に接することで、主車の左右のブレを防ぎ、吊車がスムーズに真直ぐに移動できるように誘導の役割を果たします。
この方式の採用によって、走行時の摩擦負荷を大幅に軽減しています。
T形レールは厚みがあり、強大な荷重に対しても変形し難く強度に優れています。

本製品を使用すれば、吊り下げる対象物がかなりの重量であっても、これまでに体感したことがない程の滑らかなスライド動作(ストレスフリーな使い心地)を実現できます。

本製品には、ハンガードアの重量をはるかに上回る重量物やカーブレールにも対応できる仕様もございますので、多彩な用途で幅広くご利用できます。本製品をご導入いただいたお客様には、業務効率化・生産性向上に大いに役立っている、と大変ご好評をいただいております。

吊車単体図(重量物対応仕様)

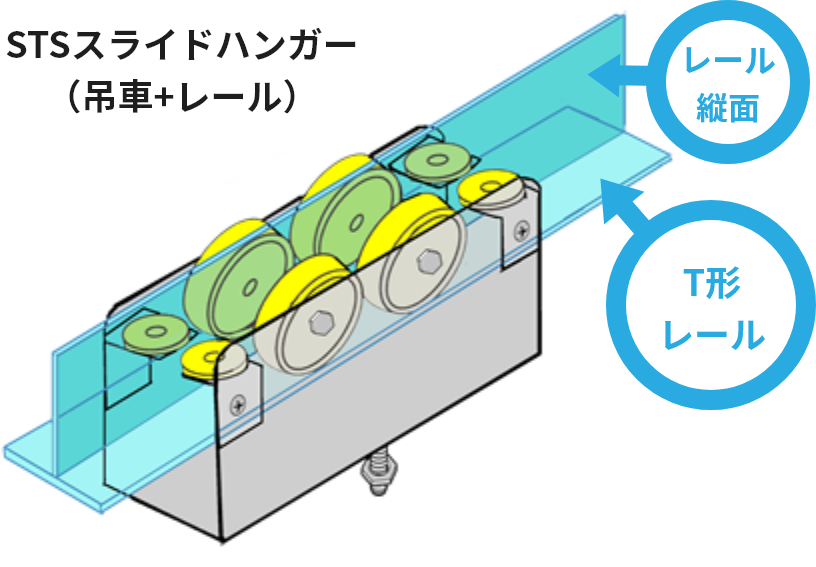

レール上の吊車図

超滑らかな動作はそのままで、貴社の設置環境や用途に合わせて仕様変更できますので、
工場のライン、倉庫管理など様々な場面で幅広くご利用いただけます!

参考例 以下掲載写真は用途別の標準仕様です。 (表記耐荷重は、茨城県産業技術イノベーションセンターでの試験結果)

『確かな安全』を実現するために

かなりの重量物にも対応できますので用途は多彩です!

この吊車1個で ナント 耐荷重12t!
緩やかなRのカーブレール仕様に変更もOKです!
(大型サイズには、レールにH鋼を使用したものもあります)

『確かな安全』を実現するために

様々な現場環境に対応したカーブレール加工も充実!
Rサイズはフレキシブルに対応いたします!

この吊車1個で 耐荷重2t
コーナー、カーブでも、スムーズな動きは変わりません!

『確かな安全』を実現するために

ハンガードアにピッタリなサイズです!

この吊車1個で 耐荷重1t
既存のハンガードアにもOK!
(専用取り付け金具を使用し、レールまるごと交換できます)
ハンガードア以外での使用もOKです!

STSスライドハンガーシリーズ

追加オプション

重量物の取扱い作業を快適にします!

超滑らかなスライド動作でストレスフリーな使い心地の画期的構造のSTSスライドハンガーの中でも、特に大型仕様で強度抜群
の本製品は、チェーンブロック用の手動トロリーとしても抜群の使い勝手を発揮します!

■安全重視! 吊車の使用荷重は、安全率6を採用!
吊車の耐荷重試験(茨城県産業技術イノベーションセンターによる)では12tを超える試験結果を得ていますが、確かな安全のために安全率6を採用し、使用荷重を2tまでとしています。

■据え付けカンタン!
設置する鋼柱2本に、レール(H鋼)固定用のレール受けと補強用のターンバックルを穴あけボルト締め(または溶接)で接合すれば、後は既に加工済みのパーツを組み付けるだけです。

レール受けを鋼柱に接合し、そこに吊車を差し込んだレールをのせ、レール受けに上からフタを被せて固定するだけで本体据付は完了です。次に、補強用のターンバックルを取り付けて据付は全て完了です。

■オプション品(チェーンブロック)
本製品標準仕様にはチェーンブロックは付いておりませんが、オプションで同時購入できます。

電動式、手動式、どちらの購入もOKです。電動式をお買い求めの場合には、電源コードを吊るための「ケーブル吊」もご用意できます。

光が届かないデッドゾーンの作業を快適にします!

明かりが欲しい時だけ、欲しいところへ!
使用後は邪魔にならない位置へ簡単に移動できます!

【STSムービングシステム】だから半径3m(標準仕様)の半円エリアを全てカバーします。
ライトは3mのレールを水平移動し、レールは設置面側を180°旋回します!

STSムービングシステムは照明器具以外の取付けもOKです!
余計な移動の手間をなくし、快適な環境を!
■専用アダプターを使用し、吊車には様々なアタッチメント
(扇風機・電源コードなど)の装着が可能です。
■ご要望のアタッチメントに合わせた新規アダプターの製作も承りますのでぜひご相談ください。
